Im präzisen Herstellungsprozess von Leiterplatten (PCBs) ist der Laminierungsprozess von zentraler Bedeutung für die Leistungsfähigkeit von Mehrlagenplatinen. Unzählige Kernplatinen und Prepregs werden hier miteinander verschmolzen und durch hohe Temperatur und hohen Druck zu einer festen Einheit geformt. Wenn wir uns nun auf das Innere des Laminiergeräts konzentrieren, genauer gesagt auf die Polstermaterialien, ist der direkte Faktor für die Oberflächenqualität der Leiterplatte der Hauptaspekt, den wir heute untersuchen werden. laminierte SpiegelplatteDie Henan Huanyuchang Electronic Technology Co., Ltd., als professioneller Anbieter von Laminiermaterialien, wird Ihnen die Funktionsweise dieser glatten und ebenen Stahlplatte näherbringen und erläutern, wie sie zu einem unverzichtbaren Prozesselement in der Leiterplattenherstellung wird.
I. Definition und Rolle: Was ist eine laminierte Spiegelplatte?

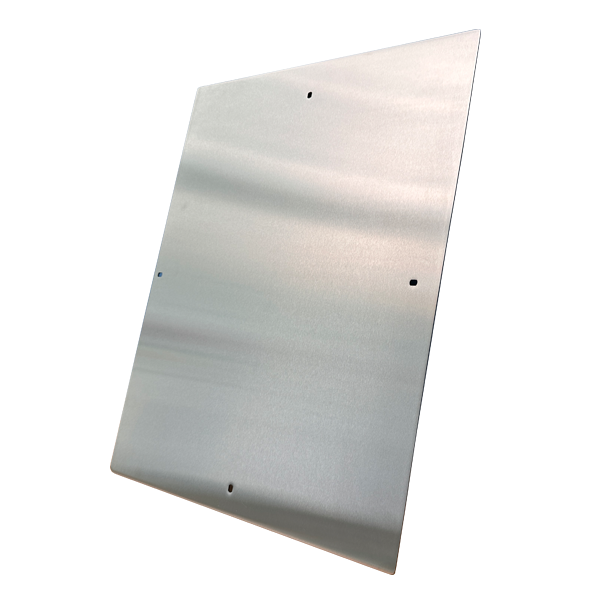

Einfach ausgedrückt: laminierte Spiegelstahlplatten Es handelt sich dabei um ein oder mehrere Paare hochpräziser Stahlplatten mit hoher Oberflächenglätte, die im Leiterplattenlaminierungsprozess zwischen dem Pufferpad und der äußeren Kupferfolie platziert werden. Es ist keine gewöhnliche Industriestahlplatte, sondern ein Funktionswerkzeug, das durch die Auswahl eines speziellen Stahlmaterials, Präzisionsschmieden, mehrfaches Schleifen und Hochglanzpolieren hergestellt wird.
Die technischen Experten von Henan Huanyuchang erklären die Funktionsweise anhand einer anschaulichen Analogie: Wenn man den Laminierungsprozess mit der Herstellung eines flachen Druckprodukts vergleicht, dann laminierte Spiegelstahlplatten Es handelt sich dabei um die glatten Pressplatten. Ihre Hauptaufgabe besteht darin, Druck und Wärme gleichmäßig von der Presse auf die Leiterplatte zu übertragen und gleichzeitig ihre eigene ebene und glatte Oberflächenbeschaffenheit auf die äußere Kupferfolie der Leiterplatte zu übertragen.
Diese Stiftung trägt folgende wichtige Verantwortlichkeiten:
Oberflächenbildung und -übertragung: Dies ist die Kernfunktion von laminierte SpiegelstahlplattenDer Zustand der Stahlplattenoberfläche spiegelt sich direkt in der Oberfläche der durch die hohe Temperatur erweichten Kupferfolie wider. Daher ist eine glatte, fehlerfreie Spiegeloberfläche die Grundlage für eine ebene und gleichmäßige äußere Kupferfolie auf der Leiterplatte. Dies ist von großer Bedeutung für das nachfolgende Feinstrukturätzen und verschiedene Oberflächenbehandlungen (wie z. B. stromlose und galvanische Vergoldung).
Gleichmäßige Wärmeübertragung und Druckverteilung: In Verbindung mit dem Pufferpad sorgt es für eine gleichmäßige Wärme- und Druckverteilung innerhalb seiner Ebene. Seine Wärmeleitfähigkeit und Steifigkeit tragen dazu bei, potenzielle Temperatur- oder Druckunterschiede zu reduzieren und so eine gleichmäßige Harzfließfähigkeit und Aushärtung auf der gesamten Leiterplatte zu fördern. Dadurch werden Probleme wie Verzug und weiße Flecken auf der Leiterplatte minimiert.
Isolation und Schutz: Es dient als wirksame Barriere, um zu verhindern, dass geschmolzenes, halbgehärtetes Harz überläuft und an der Heizplatte der Pressmaschine haften bleibt, und schützt so die Maschine selbst. Gleichzeitig trennt es das Leiterplattenprodukt vom Pufferpad und verhindert, dass Verunreinigungen im Pufferpad die Leiterplattenoberfläche beeinträchtigen.
Langlebigkeit und Stabilität: In Arbeitsumgebungen mit wiederholten hohen Temperaturen, hohem Druck und mechanischer Beanspruchung muss eine hochwertige laminierte Spiegelstahlplatte ihre Ebenheit, Oberflächenglätte und mechanische Festigkeit beibehalten, um einen kontinuierlichen und stabilen Betrieb zu gewährleisten.
II. Qualitätsdemonstration: Der Einfluss der Qualität von Spiegelstahlplatten auf die Leiterplattenproduktion
In der Leiterplattenindustrie beeinflusst die Qualität der Stahlplatte die Oberfläche des Endprodukts unmittelbar. Der Qualitätsingenieur von Henan Huanyuchang Electronic Technology Co., Ltd. betonte: „Die Wahl einer Stahlplatte, die nicht den Qualitätsstandards entspricht oder ungeeignet ist, kann zu einer Reihe von Problemen führen.“
Oberflächenfehler der Leiterplatte: Dies ist die direkteste Auswirkung. Kratzer auf der Stahlplattenoberfläche können entsprechende Linien auf der Kupferfolie verursachen; kleine Vertiefungen können punktförmige Defekte bilden; ungleichmäßiges Polieren kann leichte Unebenheiten auf der Kupferoberfläche hervorrufen. Diese Defekte können die Hochgeschwindigkeitssignalübertragung beeinträchtigen und bei nachfolgenden Oberflächenbehandlungen sichtbar werden, was sowohl das Aussehen als auch die Leistung des Produkts beeinträchtigt.
Risiken bei der Montage und beim Löten: Eine unzureichende Kupferoberfläche kann die Qualität der SMD-Bestückung beeinträchtigen. Geringfügige Unebenheiten können zu ungleichmäßigem Anpressdruck beim Bestücken der Bauteile führen. Eine raue Oberfläche kann zudem den Lötfluss beeinflussen und den Lötprozess erschweren.
Erhöhte Folgekosten: Um die durch die Stahlplatte verursachten Oberflächenfehler zu beheben, müssen Leiterplattenfabriken möglicherweise zusätzliche Verarbeitungsschritte durchführen, was nicht nur die Produktionskosten erhöht, sondern auch die Produktionseffizienz beeinträchtigen kann.
Abweichungen beim Pressvorgang: Eine mangelhafte Planheit der Stahlplatte kann direkt zu einer ungleichmäßigen Druckverteilung während des Pressvorgangs führen, was potenziell Probleme wie unzureichende Klebstofffüllung und Blasen zwischen den Schichten verursachen kann, was die Produktqualität beeinträchtigen kann.
Daher, fasste der Ingenieur zusammen, ist es notwendig zu berücksichtigen laminiertes Spiegelstahlblech als wichtiger Prozesswerkstoff. Sein Wert spiegelt sich in der Erfolgsquote, der Produktionseffizienz und der Endproduktqualität wider.
III. Huanyuchangs Fertigungsphilosophie: Wie man eine zuverlässige laminierte Spiegelstahlplatte herstellt
Als professioneller Anbieter von Pressmateriallösungen ist Henan Huanyuchang bestrebt, leistungsstabile Produkte zu liefern. laminierte Spiegelstahlplatten durch zuverlässige Prozesse und strenge Kontrollen zu unseren Kunden.
1. Materialauswahl:
„Wir konzentrieren uns auf die grundlegende Stahlqualität“, sagte der Einkaufsleiter von Henan Huanyuchang. „Wir wählen legierten Werkzeugstahl mit guten Eigenschaften als Basismaterial. Dieser Stahl zeichnet sich durch hohe Hochtemperaturfestigkeit, Verformungsbeständigkeit und Wärmeermüdungsfestigkeit aus und trägt dazu bei, dass die Stahlplatte auch bei langfristigen Kalt-Warm-Zyklen ihre stabilen Eigenschaften beibehält.“
2. Schmieden und Wärmebehandlung:
Die Materialqualität muss durch geeignete Schmiede- und Wärmebehandlungsverfahren sichergestellt werden. Huanyuchang optimiert die innere Struktur des Materials durch standardisierte Schmiedeprozesse. Durch Anlassen, Abschrecken und Glühen erreicht die Stahlplatte die für ihren Einsatzbereich erforderliche Härte, Zähigkeit und Dimensionsstabilität.
3. Professionelles Oberflächenbehandlungsverfahren:
Dies ist ein wichtiger Schritt bei der Herstellung von laminierten Spiegelstahlplatten. Der Produktionsprozess von Henan Huanyuchang umfasst:
Grobmahlung und Feinmahlung: Durch den Einsatz einer Flächenschleifmaschine wird die makroskopische Unebenheit schrittweise verbessert, mit dem Ziel, die für die Anwendung erforderliche Gesamtebenheit zu erreichen.
Professionelles Polieren: Dies ist der entscheidende Schritt zur Herstellung der spiegelglatten Oberfläche. Er wird von Fachkräften mit geeigneten Schleifmitteln in mehreren Stufen durchgeführt. Von grober zu feiner Körnung wird die Oberflächenbeschaffenheit schrittweise verbessert, um einen glatten und glänzenden Spiegeleffekt zu erzielen.
4. Umfassende Qualitätsprüfung:
Vor Verlassen des Werks durchläuft jede einzelne Lage Spiegelstahlplatte der Henan Huanyuchang Electronic Technology Co., Ltd. einen systematischen Inspektionsprozess:
Oberflächenprüfung: Messen Sie mit einem Oberflächenrauheitsmessgerät an mehreren Punkten über die gesamte Platine und bestätigen Sie, dass die Oberfläche den Normen entspricht.
Ebenheitsprüfung: Verwenden Sie professionelle Messwerkzeuge, um die Gesamtebenheit der Stahlplatte zu prüfen und achten Sie dabei auf deren Gleichmäßigkeit.
Prüfung makroskopischer Mängel: Qualitätsprüfer untersuchen die Oberfläche der Stahlplatte sorgfältig unter einem speziellen Lampenprüftisch, um sicherzustellen, dass keine Kratzer, Nadellöcher oder Verunreinigungen vorhanden sind, die ihre Verwendung beeinträchtigen könnten.
Dimensions- und Härteprüfung: Messen Sie genau die Dicke und die Längen-Breiten-Abmessungen und überprüfen Sie die Härte mit einem Härteprüfgerät, um sicherzustellen, dass das Material die erforderlichen Haltbarkeitsstandards erfüllt.
Viertens. Die Richtung der kontinuierlichen Weiterentwicklung: Parallele Entwicklung mit der Leiterplattentechnologie
Mit der Entwicklung elektronischer Produkte hin zu Hochfrequenz-, Hochgeschwindigkeits- und Hochdichteverbindungen steigen die Anforderungen an Leiterplatten stetig an, was auch die kontinuierliche Erforschung ihrer Leistungsfähigkeit vorantreibt. laminiertes SpiegelplattenstahlDie
„Beispielsweise muss bei Platinen mit feineren Leiterbahnen die Oberflächenglätte der Stahlplatte ein höheres Niveau erreichen“, sagte der Forschungs- und Entwicklungsleiter von Henan Huanyuchang. „Wir forschen und verbessern kontinuierlich Polierverfahren und Prozesssteuerung, um eine stetige Steigerung der Oberflächenqualität zu erzielen. Gleichzeitig achten wir auch auf neue…“ Spiegelblechstahl Technologien mit speziellen Funktionsbeschichtungen, die darauf abzielen, Fortschritte bei der Antihaft- und Verschleißfestigkeit zu erzielen, um den zukünftigen Bedürfnissen der Kunden besser gerecht zu werden.
Abschluss
Im Bereich der Leiterplattenfertigung ist die Beachtung von Prozessdetails ein entscheidender Faktor für die Erzielung qualitativ hochwertiger Produkte. geschichteter SpiegelblechstahlDiese glatte Stahlplatte bildet zwar nicht direkt den Stromkreis, schafft aber die Grundlage für dessen perfekte Formgebung. Sie verkörpert den pragmatischen Grundsatz: „Wer gute Arbeit leisten will, muss zuerst sein Werkzeug schärfen.“
Henan Huanyu Chang Electronic Technology Co., Ltd. hat sich zum Ziel gesetzt, ein vertrauenswürdiger Partner für Leiterplattenhersteller im Bereich der Presspassmaterialien zu werden. Jedes einzelne Stück laminiertes Spiegelstahlblech Wir bieten Ihnen umfassendes Prozessverständnis, Kontrolle über die Qualität und die Möglichkeit, auf Ihre Bedürfnisse einzugehen. Mit Huanyu Chang entscheiden Sie sich für eine stabile, kontrollierbare und zuverlässige Prozessunterstützung für Ihre Presspassungsfertigungslinie.
