Warum Trennfolie bei der FPC-Laminierung so wichtig ist

Flexible Leiterplatten (FPCs) sind aufgrund ihrer Flexibilität, ihres geringen Gewichts und ihrer hohen Verbindungsdichte zu einem unverzichtbaren Bestandteil moderner Elektronik geworden. Im Herstellungsprozess von FPCs ist die Laminierung ein entscheidender Schritt, bei dem mehrere Materialschichten unter hohem Druck und hoher Temperatur miteinander verbunden werden. Die Trennfolie spielt dabei eine wichtige Rolle und gewährleistet die Qualität und Integrität des fertigen FPC-Produkts.

Funktionen der Trennfolie bei der FPC-Laminierung

Verhinderung von Verklebungen und reibungslose Trennung
Bei der FPC-Laminierung müssen verschiedene Schichten wie Kupferfolien, Isolierschichten und Deckfolien miteinander verbunden werden. Die Trennfolie mit ihrer niedrigen Oberflächenenergie (üblicherweise durch Silikonbeschichtung erzielt) dient als Barriere. Sie verhindert, dass die zu laminierenden Materialien während des Hochtemperatur- und Hochdruck-Laminierprozesses aneinander haften bleiben.

Anwendungsszenario

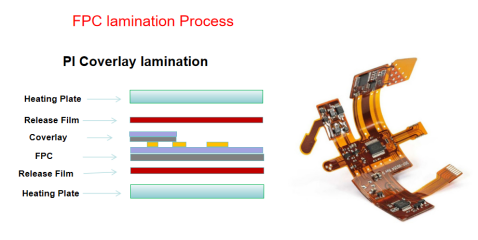

Beim Laminieren einer Deckfolie und einer Kupferfolienschicht ermöglicht beispielsweise das Zwischenlegen einer Trennfolie ein einfaches Abziehen nach dem Laminieren. Dadurch wird ein Verkleben der Deckfolienränder oder nicht verklebter Bereiche mit der Kupferfolie vermieden und somit eine Beschädigung der Schaltungsstruktur verhindert.

Gleichmäßige Druckverteilung und verbesserte Laminierungsgenauigkeit

Druckleitung
Die Trennfolien bestehen aus einheitlichem Material und sind sehr flexibel. Beim Laminieren dienen sie als Pufferschicht. Sie verteilen den Druck der Laminieranlage gleichmäßig auf die Oberfläche jeder einzelnen FPC-Schicht. Dies ist entscheidend, da so lokaler Überdruck verhindert wird, der andernfalls zu Verformungen, Falten oder Eindellungen im FPC führen könnte.

Präzisionssicherung
Bei der Laminierung hochdichter FPCs ist eine gleichmäßige Druckverteilung von größter Bedeutung. Die Trennfolie gewährleistet eine hochpräzise Verbindung der Leiterbahn- und Isolierschicht. Dadurch wird das Auftreten von Defekten wie Blasen und Lufteinschlüssen reduziert, welche die elektrischen Eigenschaften der FPC erheblich beeinträchtigen können.

Isolierung von Schadstoffen und Oberflächenschutz

Staub- und Kontaminationsprävention
Die Laminierumgebung kann Staub, Verunreinigungen oder Rückstände von der Geräteoberfläche enthalten. Trennfolien dienen als Schutzschild und isolieren diese Verunreinigungen von den FPC-Materialien. Dies ist unerlässlich, da an der FPC-Oberfläche haftende Verunreinigungen die Haftungsqualität beeinträchtigen oder sogar Kurzschlüsse in den elektrischen Schaltkreisen verursachen können.

Oberflächenschutz
Materialien wie Kupferfolien neigen zur Oxidation. Die Trennfolie kann verwendet werden, um die Kupferfolie vor der Laminierung vorübergehend abzudecken. Dadurch wird der Kontakt mit Luft reduziert und der Oxidationsprozess verzögert. So bleibt die Zuverlässigkeit der Schnittstelle des laminierten FPC erhalten.

D. Unterstützung bei der Kontrolle der Klebstoffschichtdicke und -verteilung

Kontrolle der Klebstoffgleichmäßigkeit
Bei der Verwendung von klebstoffhaltigen Materialien wie Prepregs (PP-Folien) in der FPC-Laminierung spielt die Trennfolie eine wichtige Rolle bei der Steuerung des Klebstoffflusses. Unter hohen Temperaturen verhindert sie, dass der Klebstoff in nicht verklebte Bereiche fließt. Darüber hinaus trägt sie zur Kontrolle der Klebstoffschichtdicke bei und gewährleistet so eine gleichmäßige Dicke der Isolierschicht.

Reduzierung der Auswirkungen von Klebstoffüberlauf
Überschüssiger Klebstoff kann zu rauen Kanten auf der flexiblen Leiterplatte (FPC) oder zu Verklebungen zwischen benachbarten Schichten führen. Die Trennfolie kann überschüssigen Klebstoff absorbieren oder blockieren und so das Aussehen und die Eigenschaften des FPC-Produkts verbessern.

Erleichterung des Prozessablaufs und der Qualitätsprüfung

Bedienkomfort
Trennfolien zeichnen sich durch hohe mechanische Festigkeit und Flexibilität aus. Sie lassen sich vor der Laminierung problemlos auf die Materialoberfläche aufbringen und sind nach der Laminierung beim Abziehen reißfest. Diese einfache Handhabung verbessert die Gesamteffizienz der FPC-Herstellung.

Inspektionshilfe
Nach dem Laminieren und dem Abziehen der Trennfolie kann die Materialoberfläche gleichzeitig auf Mängel wie Blasen und mangelnde Haftung geprüft werden. Dies ermöglicht eine zeitnahe Qualitätskontrolle und hilft, etwaige Probleme im Herstellungsprozess zu erkennen und zu beheben.

III. Gängige Arten von Veröffentlichungsfilmen und Auswahlkriterien

Auswahlgrundlage

Die Auswahl der Trennfolie sollte auf einer umfassenden Abwägung von Faktoren wie der Laminierungstemperatur der flexiblen Leiterplatte (FPC), der Materialdicke, den Eigenschaften der Klebeschicht und den Anforderungen an die Ablösekraft (leichte, mittlere oder starke Ablösung) basieren. Beispielsweise ist für Hochtemperatur-Laminierungsprozesse, wie sie bei der Herstellung mehrlagiger FPCs vorkommen, in der Regel PI-Trennfolie die beste Wahl. Für herkömmliche flexible Leiterplatten hingegen kann PET-Trennfolie die Anforderungen erfüllen.

IV. Schlussfolgerung

Zusammenfassend lässt sich sagen, dass die Trennfolie ein unverzichtbares Hilfsmaterial bei der FPC-Laminierung ist. Sie gewährleistet ein ausgewogenes Verhältnis zwischen der Durchführbarkeit des Herstellungsprozesses und der Zuverlässigkeit des Produkts. Ihr Hauptnutzen liegt in der Sicherstellung der Stabilität des Laminierprozesses und der Leistungsfähigkeit des fertigen FPC-Produkts durch drei Hauptfunktionen: „Isolation, Pufferung und Formkontrolle“. Somit ist sie ein unverzichtbarer Bestandteil des Herstellungsprozesses flexibler Leiterplatten.
